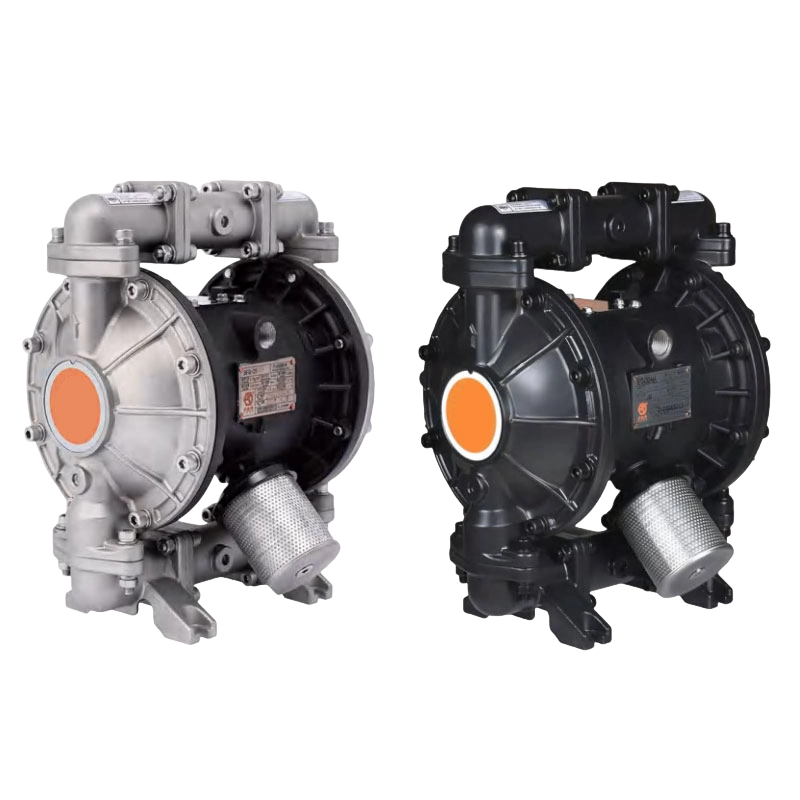

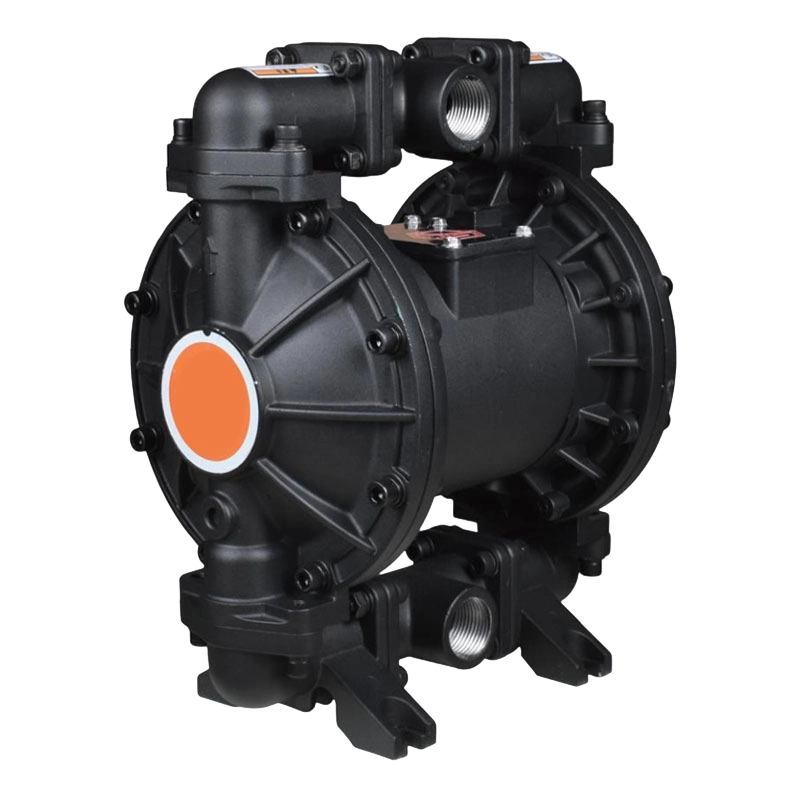

Bomba de diafragma neumática Fabricantes

Una bomba neumática es un tipo de bomba que utiliza aire comprimido como fuente de energía y transporta fluidos a través de tuberías mediante el movimiento alternativo de un diafragma. PAGAGAGresenta resistencia a la corrosión, la capacidad de transportar fluidos viscosos a través de tuberías, operación segura, estructura simple y facilidad de mantenimiento. Es adecuado para entornos inflamables y explosivos y diversas aplicaciones especiales, como en las industrias química, petrolera y de tratamiento de agua.

Principio de funcionamiento
Fuente de energía: El aire comprimido impulsa el diafragma para que actúe de forma alternativa.
Proceso de succión: cuando el diafragma se mueve hacia arriba, se crea un vacío en la cámara de la bomba, aspirando líquido; Simultáneamente, la válvula de retención en la parte inferior se abre y la válvula de descarga se cierra.
Proceso de descarga: cuando el diafragma se mueve hacia abajo, la presión en la cámara de la bomba aumenta, descargando líquido; simultáneamente, la válvula de succión se cierra y la válvula de descarga se abre.

Características clave
Alta Seguridad: Alimentado por aire comprimido, no produce chispas eléctricas y puede usarse en ambientes inflamables y explosivos.
Fuerte resistencia a la corrosión: el cuerpo de la bomba no entra en contacto con el fluido, lo que permite el transporte de ácidos fuertes, álcalis fuertes y diversos líquidos corrosivos al reemplazar el diafragma y el cuerpo de la bomba con diferentes materiales.
Capaz de transportar múltiples fluidos: transporta eficazmente fluidos especiales que contienen partículas, alta viscosidad, alta volatilidad y sensibilidad al corte.
Función de autoprotección: cuando el bloqueo de la tubería provoca un aumento de presión, la bomba se detendrá debido al equilibrio de presión, evitando daños y ruptura de la tubería.
Estructura sencilla y fácil mantenimiento: Pocas piezas móviles, fácil de desmontar y reparar.
Fácil de mover e instalar: tamaño pequeño y peso ligero; simplemente conéctelo a un compresor de aire para operar.

GRAMEtROOracias por comprar nuestra serie de bombas neumáticas de diafragma. Este producto presenta un diseño racional y excelente fabricación, ofreciendo ventajas como operación sin sellos, diseño a prueba de explosiones, baja fuerza de corte, fácil mantenimiento, capacidad de operación en seco, estructura liviana, arranque autocebante y una variedad de opciones de materiales. Es ampliamente utilizado en las industrias de protección del medio ambiente, química, alimentaria, farmacéutica y papelera.

Si es la primera vez que utiliza esta serie de productos, lea atentamente este manual de instrucciones para garantizar una instalación y un uso correctos. también puede encontrar información y parámetros relevantes del producto en línea. Mejoraremos continuamente la calidad y funcionalidad del producto.

Our company produces eleven specifications of diaphragm pumps. the inlet and outlet sizes are 3/8" (10mm), 1/2" (15mm), 3/4" (20mm), 1" (25mm), 1-1/4" (32mm), 1-1/2" (40mm), 2" (50mm), 2-1/2" (65mm), 3-1/4" (80mm), 4" (100mm), and 5" (125mm). The fluid components are made of aluminum alloy, cast steel, ductile iron, PÁGInorteAS polypropylene plastic, stainless steel, and fluoroplastic. The diaphragms are made of different materials, including nitrile, polyether, triplex, teflón, and super teflón, to meet the needs of different liquid media.

The most significant difference between our pneumatic diaphragm pumps and other diaphragm pumps lies in the air distribution valve structure. Our pneumatic diaphragm pumps eliminate the traditional "O" ring and cylindrical valve structure. Utilizing a three-phase pilot-operated design, it eliminates valve dead spots and pump stoppage. This provides accurate and reliable reversing signals to avoid stoppage and enables faster reversing, resulting in greater pump flow, improved delivery performance, smaller pulses, and more stable flow.

las bombas neumáticas de diafragma pueden bombear tanto líquidos que fluyen como algunos medios que no fluyen, y poseen muchas ventajas de las bombas autocebantes, bombas sumergibles, bombas con motor encapsulado y bombas de impurezas.

1. norteo se requiere cebado; elevación máxima de succión de hasta 7 m, altura máxima de descarga de hasta 70 m, presión de salida ≤ 0,84 Mpa;

2. Amplia trayectoria de flujo, excelente rendimiento, que permite el paso de partículas de hasta 9,4 mm de diámetro; Desgaste mínimo de la bomba al bombear lodos e impurezas.

3. La altura y el caudal se pueden ajustar mediante la presión de la fuente de aire (entre 0,1 y 0,8 MPa);

4. Rango del entorno operativo: 5-65 ℃, rango medio de transporte: -20 ℃ a 150 ℃;

5. Esta bomba no tiene piezas giratorias ni sello de eje. El diafragma aísla completamente el medio bombeado de las partes móviles de la bomba y del medio de trabajo, evitando fugas. Por lo tanto, no causará contaminación ambiental ni pondrá en peligro la seguridad personal al bombear medios tóxicos, volátiles o corrosivos;

6. No requiere electricidad, lo que lo hace seguro y confiable para su uso en ambientes inflamables y explosivos.

Tabla de selección de modelos

Piezas de contacto fluido

Materiales del diafragma

Bola de válvula

Asiento de válvula
