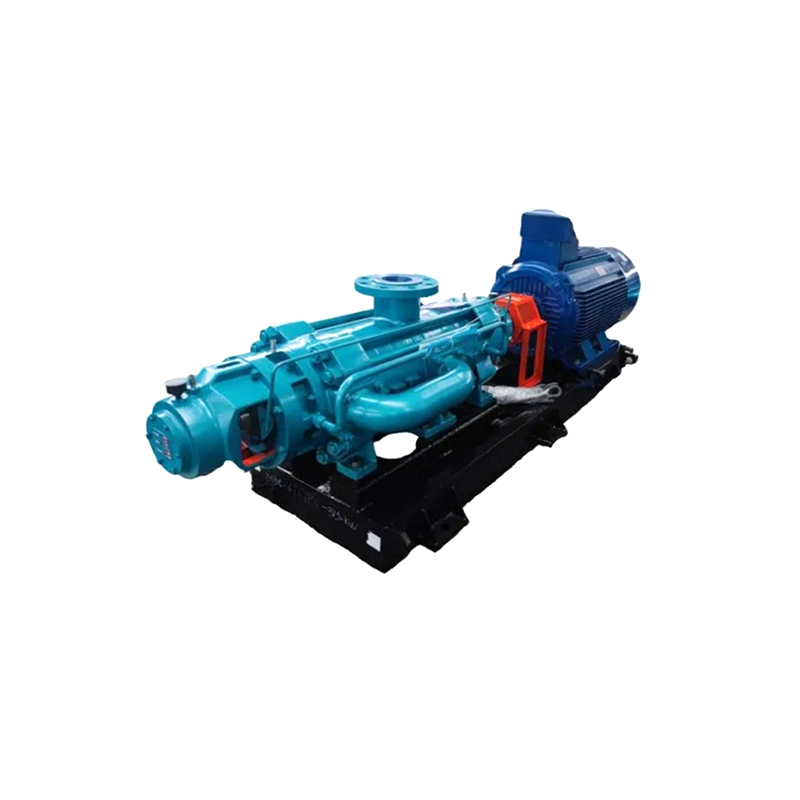

Bomba multietapa de alta temperatura autoequilibrada ZD

Bomba centrífuga multietapa autoequilibrada: Utilizando modelos hidráulicos avanzados, desarrollamos de forma independiente productos de alta eficiencia y ahorro de energía; Dado que el rotor de la bomba multietapa simétrica autoequilibrado no tiene desgaste ni pulsación axial de la placa de equilibrio, la alineación del impulsor y la paleta guía siempre está en condiciones ideales y no hay Como la estructura ordinaria de la bomba multietapa, el la eficiencia cae significativamente a medida que el plato de equilibrio se desgasta y las piezas del rotor avanzan; y no hay fugas de agua restante, lo que reduce la pérdida de volumen, mejora la eficiencia operativa general de la bomba y reduce la potencia del eje. La eficiencia es en promedio entre un 2 % y un 3 % mayor que la de las bombas multietapa normales.

Obtenga una cotización

PREV：No previous article
NEXT：Bomba centrífuga de aislamiento térmico con camisa tipo IN

Introducción
Parámetro
Tabla de configuración del producto

Tabla de parámetros de rendimiento
(1) Tipo 12-25

Especificación y modelo	serie	Caudal (m³/h)	Cabeza (metro)	velocidad de rotación (rpm)	Eficiencia (%)	potencia del eje (kilovatios)	potencia del motor (kilovatios)	Margen de cavitación necesario (metro)
12-25	3	7.5 12.5 15	87 75 63	2950	44 48 46	4.0 5.3 5.6	7.5	2.0 2.0 2.5
	4		116 100 84			5.4 7.1 7.5	11
	5		145 125 105			6.7 8.9 9.3	15
	6		174 150 126			8.1 10.6 11.2	15
	7		203 175 147			9.4 12.4 13.1	18.5
	8		232 200 168			10.8 14.2 14.9	22
	9		261 225 189			12.1 16.0 16.8	22
	10		290 250 210			13.5 17.7 18.6	30
	11		319 275 231			14.8 19.5 20.5	30
	12		348 300 252			16.2 21.3 22.4	30

(2) Tipo 12-50

Especificación y modelo	serie	Caudal (m³/h)	Cabeza (metro)	velocidad de rotación (rpm)	Eficiencia (%)	potencia del eje (kilovatios)	potencia del motor (kilovatios)	Margen de cavitación necesario (metro)
12-50	3	7.5 12.5 15	171 150 123	2950	36 39 37	9.7 13.1 13.6	18.5	2.0 2.0 2.5
	4		228 200 164			12.9 17.5 18.1	30
	5		285 250 205			16.2 21.8 22.6	30
	6		342 300 246			19.4 26.2 27.2	37
	7		399 350 287			22.6 30.5 31.7	37
	8		456 400 328			25.9 34.9 36.2	45
	9		513 450 369			29.1 39.3 40.7	55
	10		570 500 410			32.3 43.6 45.3	55
	11		627 550 451			35.6 48.0 49.8	75
	12		684 600 492			38.8 52.4 54.3	75

(3) Tipo 25-30

Especificación y modelo	serie	Caudal (m³/h)	Cabeza (metro)	velocidad de rotación (rpm)	Eficiencia (%)	potencia del eje (kilovatios)	potencia del motor (kilovatios)	Margen de cavitación necesario (metro)
25-30	3	15 25 31	102 90 75	2950	50 54 51	8.3 11.3 12.4	18.5	2.2 2.2 2.4
	4		136 120 100			11.1 15.1 16.5	22
	5		170 150 125			13.8 18.9 20.6	30
	6		203 180 150			16.6 22.7 24.7	30
	7		237 210 174			19.4 26.5 28.9	37
	8		271 240 199			22.2 30.3 33.0	45
	9		305 270 224			24.9 34.0 37.1	45
	10		339 300 249			27.7 37.8 41.2	55
	11		373 330 274			30.5 41.6 45.3	55
	12		407 360 299			33.2 45.4 49.5	75

La bomba multietapa horizontal simétrica autoequilibrada tipo ZD tiene como objetivo satisfacer las necesidades de los usuarios y acelerar el desarrollo de la tecnología de bombas multietapa de alta presión. Adopta la tecnología avanzada de productos extranjeros similares combinada con los muchos años de experiencia en diseño de la compañía y utiliza el modelo hidráulico de productos de ahorro de energía de alta eficiencia recomendados por el país. , un producto de bomba centrífuga multietapa de alta presión y alta eficiencia investigado y desarrollado de acuerdo con los estándares API610; es un líder tecnológico en la industria. Tiene las ventajas de una amplia área eficiente, un amplio rango de rendimiento, buen rendimiento de cavitación, pocas piezas de desgaste y una instalación y mantenimiento convenientes. La confiabilidad mejora enormemente, el tiempo de funcionamiento sin problemas es más de 3 veces mayor que el de las bombas normales y los costos de mantenimiento del usuario se reducen considerablemente, reduciendo así el costo del ciclo de vida de la bomba. La bomba centrífuga segmentaria autoequilibrada de alta presión innova la forma estructural de la bomba centrífuga multietapa tradicional. Cancela el mecanismo de equilibrio de fuerza axial de la bomba centrífuga multietapa. Es una bomba centrífuga multietapa D y DG que utiliza una placa de equilibrio o una estructura de tambor de equilibrio. Bomba para buen reemplazo. Dado que no hay dispositivo de equilibrio, es decir, no hay pérdida por fricción del disco de la placa de equilibrio ni pérdida de retorno de equilibrio, la eficiencia de la bomba es entre un 5% y un 14% mayor que la del mismo tipo de bomba multietapa. Al mismo tiempo, resuelve completamente el problema de la placa de equilibrio y del asiento de la placa de equilibrio causado por la falla del dispositivo de equilibrio. El desgaste o el agarrotamiento del rotor y otras fallas pueden extender en gran medida la vida útil de la bomba. Años de funcionamiento han demostrado que el rendimiento de este producto ha alcanzado el nivel avanzado de productos internacionales similares.
