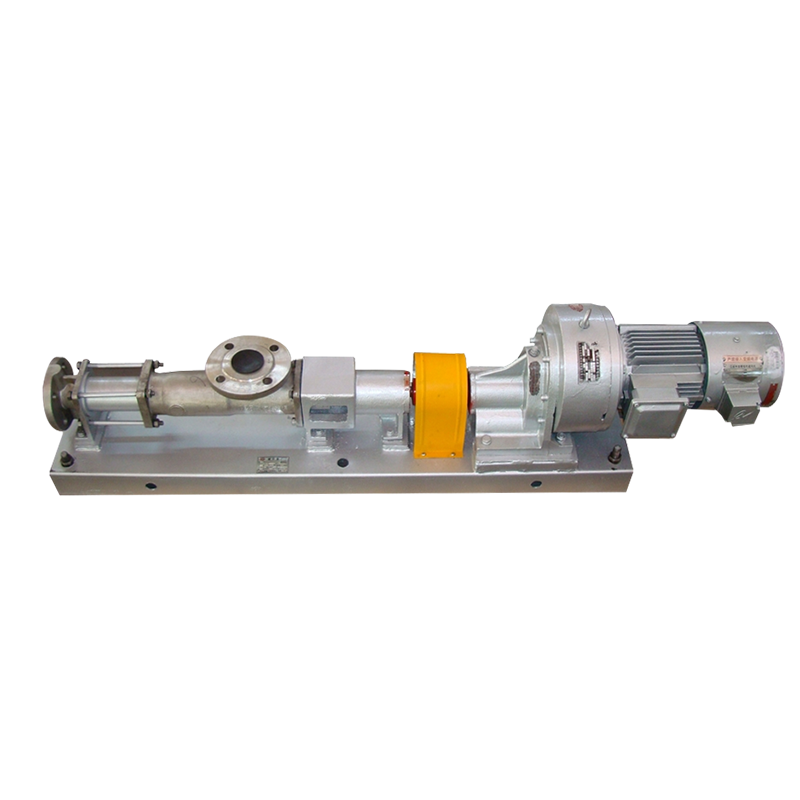

Bomba de tornillo tipo G
La bomba de tornillo único tipo G es una bomba ampliamente utilizada en varios campos industriales. Utiliza un mecanismo de tornillo único para transportar fluidos, y su estructura y principio de funcionamiento tienen características obvias en comparación con otros tipos de bombas. La siguiente es una introducción detallada de la bomba de tornillo único g, incluido su principio de funcionamiento, características principales y áreas de aplicación.


Contáctenos

Principio de funcionamiento de la bomba monotornillo tipo G

La bomba de un solo tornillo tipo G consta principalmente de un solo tornillo y un cuerpo de bomba estacionario. A medida que el tornillo gira dentro del cuerpo de la bomba, transporta continuamente el líquido a lo largo de las ranuras helicoidales del tornillo hasta la salida de la bomba. Específicamente, cuando el tornillo gira, el líquido es empujado gradualmente hacia la salida de la bomba debido al movimiento helicoidal del tornillo.

El proceso de trabajo se puede dividir en los siguientes pasos:


  • Entrada de líquido

    A medida que el tornillo gira, las ranuras helicoidales dentro del cuerpo de la bomba se expanden gradualmente, creando un área de presión negativa que atrae el líquido hacia el cuerpo de la bomba.

  • Transporte de líquidos

    El líquido se mueve a lo largo de la dirección axial dentro de las ranuras helicoidales del tornillo. Debido a la rotación continua del tornillo, el líquido es empujado hacia la salida de la bomba.

  • Descarga de líquido

    Finalmente, el líquido sale del cuerpo de la bomba mediante el movimiento del tornillo, completando el proceso de transporte.

Características principales de la bomba monotornillo tipo G


  • Caudal estable

    Debido a la rotación continua del tornillo, la bomba de un solo tornillo tipo G puede proporcionar un caudal estable, adecuado para aplicaciones que requieren un suministro constante.

  • Amplia aplicabilidad

    Esta bomba puede manejar varios tipos de fluidos, incluidos aquellos con alta viscosidad y aquellos que contienen partículas sólidas.

  • Fuerte capacidad de autocebado

    La bomba de un solo tornillo tipo G tiene buenas capacidades de autocebado, lo que le permite funcionar normalmente incluso cuando el líquido se encuentra en una posición más alta en el cuerpo de la bomba.

  • Pulsación baja

    Su diseño estructural permite que la bomba de tornillo único tipo G proporcione una salida de flujo de baja pulsación, lo que reduce la vibración y el impacto del sistema.

  • Fácil mantenimiento

    Con su estructura simple, la bomba es fácil de desmontar y mantener, lo que ayuda a extender la vida útil del equipo.
Áreas de aplicación de la bomba monotornillo tipo G

Debido a su rendimiento deseable, la bomba de un solo tornillo tipo G se usa ampliamente en diversas industrias, incluidas, entre otras:

    gtype-single-screw-pump-application
  • Procesamiento de alimentos Procesamiento de alimentos

    Se utiliza para transportar ingredientes alimentarios y fluidos necesarios en el procesamiento de...

  • Industria petroquímica Industria petroquímica

    Se utiliza para transportar diversas materias primas químicas, aceites y sustancias viscosas.

  • Tratamiento de aguas residuales Tratamiento de aguas residuales

    Utilizado para el manejo de aguas residuales con partículas sólidas, apto para uso en plantas de ...

  • Industria del papel Industria del papel

    Se utiliza para transportar pulpa de papel y otros fluidos necesarios en el procesamiento del pap...

  • Industria Farmacéutica Industria Farmacéutica

    Se utiliza para el transporte de materias primas y líquidos farmacéuticos, cumpliendo estrictos r...

Resumen

La bomba de un solo tornillo tipo G, con su principio de funcionamiento y rendimiento únicos, se ha convertido en un equipo indispensable en muchas industrias. No sólo proporciona un transporte de fluidos eficiente y estable, sino que también cuenta con buenas capacidades de autocebado y fácil mantenimiento. Comprender el principio de funcionamiento y las áreas de aplicación de la bomba de tornillo simple tipo G ayuda a seleccionar la bomba adecuada para uso práctico, mejorando la eficiencia de producción y la confiabilidad del equipo.

Modelo

Velocidad (r/min)

Caudal (m3/h)

Presión (mpa)

Potencia del motor (kw)

Cabeza(m)

Entrada (mm)

Salida (mm)

G20-1

960

0.8

0.6

0.75

60

25

25

G20-2

960

0.8

1.2

1.5

120

25

25

G20-3

510

0.4

1.8

1.5

180

25

25

G20-4

510

0.4

2.4

2.2

240

25

25

G25-1

960

2

0.6

1.5

60

32

25

G25-2

960

2

1.2

2.2

120

32

25

G25-3

510

1.5

1.8

2.2

180

32

25

G25-4

510

1.5

2.4

3

240

32

25

G30-1

960

5

0.6

2.2

60

50

40

G30-2

960

5

1.2

3.0

120

50

40

G30-3

510

3

1.8

3

180

50

40

G30-4

510

3

2.4

4

240

50

40

G35-1

960

8

0.6

3.0

60

65

50

G35-2

960

8

1.2

4.0

120

65

50

G35-3

510

5

1.8

4

180

65

50

G35-4

510

5

2.4

5.5

240

65

50

G40-1

960

12

0.6

4.0

60

80

65

G40-2

960

12

1.2

5.5

120

80

65

G40-3

510

7

1.8

7.5

180

80

65

G40-4

510

7

2.4

11

240

80

65

G50-1

960

20

0.6

5.5

60

100

80

G50-2

960

20

1.2

7.5

120

100

80

G50-3

510

12

1.8

11

180

100

80

G50-4

510

12

2.4

15

240

100

80

G60-1

960

30

0.6

11

60

125

100

G60-2

960

30

1.2

15

120

125

100

G60-3

510

18

1.8

15

180

125

100

G60-4

510

18

2.4

18.5

240

125

100

G70-1

720

45

0.6

15

60

150

125

G70-2

720

45

1.2

15

120

150

125

G70-3

510

25

1.8

15

180

150

125

G70-4

510

25

2.4

18.5

240

150

125

G85-1

720

55

0.6

15

60

150

125

G85-2

510

55

1.2

18.5

120

150

125

G105-1

400

80

60

22

60

200

150

G105-2

400

80

120

30

120

200

150

G135-1

400

150

60

45

60

250

200

Parámetros técnicos comunes de las bombas monotornillo tipo G

Las bombas de un solo tornillo tipo G se utilizan ampliamente en diversas industrias debido a su diseño único y eficiencia operativa. Comprender sus parámetros técnicos es esencial para seleccionar la bomba adecuada para aplicaciones específicas. A continuación se muestran algunos parámetros técnicos comunes asociados con las bombas de un solo tornillo tipo G.

1. Caudal

El caudal es un parámetro crítico que define el volumen de fluido que la bomba puede mover durante un tiempo específico. Normalmente se mide en litros por minuto (L/min) o metros cúbicos por hora (m³/h). Las bombas tipo G pueden manejar diferentes caudales según la aplicación y el tamaño de la bomba.

2. Rango de viscosidad

Una de las ventajas importantes de las bombas de tornillo simple tipo G es su capacidad para manejar fluidos con alta viscosidad. El rango de viscosidad generalmente se especifica en centipoise (cP) y puede variar desde líquidos de baja viscosidad hasta aquellos que exceden varios miles de cP, lo que los hace adecuados para lodos espesos, aceites y otros fluidos viscosos.

3. Clasificación de presión

La clasificación de presión indica la presión que la bomba puede soportar durante el funcionamiento. Este parámetro normalmente se expresa en bar o psi. Las bombas tipo G están diseñadas para funcionar en condiciones de presión variables, lo que las hace versátiles para diferentes aplicaciones.

4. Rango de temperatura

El rango de temperatura operativa de las bombas de un solo tornillo tipo G es esencial, especialmente cuando se trata de fluidos calentados o enfriados. Este parámetro generalmente se especifica en grados Celsius (°C) o Fahrenheit (°F) y puede variar significativamente según los materiales utilizados en la construcción de la bomba.

5. Material de construcción

Los materiales utilizados en la construcción de la bomba influyen directamente en su durabilidad y compatibilidad con diversos fluidos. Los materiales comunes incluyen acero inoxidable, hierro fundido y varios polímeros. Cada material ofrece una resistencia diferente a la corrosión, el desgaste y la temperatura, lo que hace que la selección del material sea crucial según la aplicación.

6. Elevación de succión

La altura de succión es la distancia vertical desde la fuente de fluido hasta la entrada de la bomba. Este parámetro es importante para aplicaciones donde la bomba está instalada por encima del nivel del fluido. Las bombas de un solo tornillo tipo G normalmente pueden alcanzar una altura de succión de varios metros, según el diseño.

7. Opciones de conducción

Las bombas de un solo tornillo tipo G pueden funcionar mediante varios mecanismos, incluidos motores eléctricos, sistemas hidráulicos o accionamientos neumáticos. La elección del variador afecta la eficiencia, la velocidad y los costos operativos de la bomba.

8. Tipo de sello

El tipo de mecanismo de sellado utilizado en la bomba afecta su confiabilidad y requisitos de mantenimiento. Las opciones de sellado comunes incluyen sellos mecánicos, sellos de labio y sellos de empaque. La elección depende del fluido que se bombea y del entorno operativo.

9. Especificaciones dimensionales

Las dimensiones físicas de la bomba, incluidos el diámetro y la longitud, son importantes para fines de instalación. Es crucial asegurarse de que la bomba encaje dentro del espacio designado en la instalación.

Conclusión

Las bombas monotornillo tipo G son versátiles y eficientes, con una amplia gama de parámetros técnicos que las hacen adecuadas para diversas aplicaciones. Comprender estos parámetros ayuda a seleccionar la bomba adecuada para cumplir con los requisitos operativos específicos. Ya sea que manejen fluidos viscosos, operen a alta presión o trabajen con temperaturas variables, las bombas tipo G ofrecen soluciones confiables en muchas industrias.
